对辊式破碎机

对辊式破碎机简称对辊破，其出料粒度可在2-10mm之间任意调节，尤其对于河卵石制砂效

果更好，因此也有用户称其为“河卵石制砂机”。具有体积小、破碎效率高、噪音低、结构简单、

不堵料等性能优势，被破碎的物料粒度通常都比较均匀，过粉碎效率低，且由于辊面上的齿形、尺

寸、排列可随物料性质而改变，因此该机在破碎中硬矿石过程中损耗较低，常用来中细碎各种高、

中等硬度的矿石和岩石，其在建筑材料工业中破碎瓜米石和绿豆砂等石料也有非常好的破碎效果。

产品工作原理How the product works

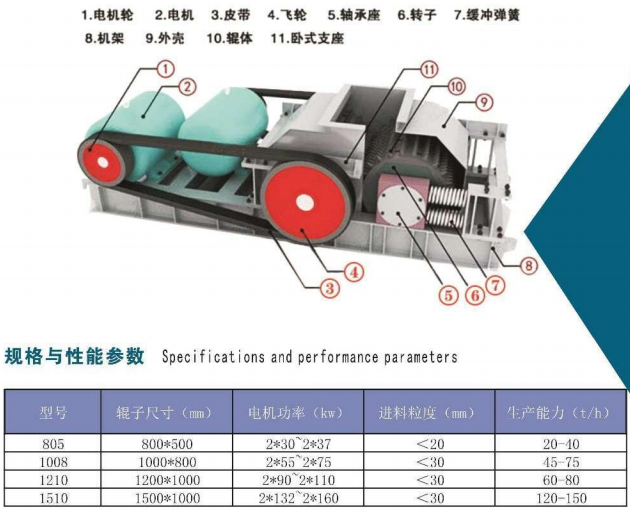

辊式破碎机主要由辊轮、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。工作时，

电动机通过三角皮带传动到槽轮，从而带动辊轮作相对方向运动。

当物料从对辊破上方进料口落下时，物料直接落入两个辊子之间，由于辊轮作对向运动，向中

间挤压，物料由此被两个辊子挤压碾碎，同时由于缝隙较小，物料在碾碎的过程中还受到光面辊子

的研磨作用，变成颖粒更细小的沙子。

碾碎后的沙子沿着辊子旋转的切线，通过两辊轴间设定好的间隙，向机器下方落下，即出料

成品。

产品特点Product characteristics

1、出料调节方便:

楔形装置的顶端装有调整螺栓，当调整螺栓将楔块向上拉起时，楔块将活动辊轮

顶离固定轮，即两辊轮间隙变大，出料粒度变大，当楔块向下时，活动辊轮在压

紧弹簧的作用下两轮间隙变小，出料粒度变小。

2、驱动机构:

是由两个电动机，通过三角皮带传动到槽轮上拖动辊轮，按照相对方向运动旋转。

在破碎物料时，物料从进料口通过辊轮，经碾压而破碎，破碎后的成品从底架下

面排出。

3、传动部分、寿命更长:

为了安全根据实际情况自行安装安全罩，整机选用优质耐磨材料制成，特别是磨

辊，磨辊可反复使用，故障率低，可为用户带来长久的收益。

4、多碎少磨、粒形好:

通过降低入碎粒度，改善入碎矿料质量，可实现多碎少磨，改善成品粒形
